VER8010EP – Verrou Electro-Pneumatique pour Lanterneau - Electropneumatic Bolt for SkylightVER8010EP – Verrou Electro-Pneumatique pour Lanterneau - Electropneumatic Bolt for Skylight
Imprimer

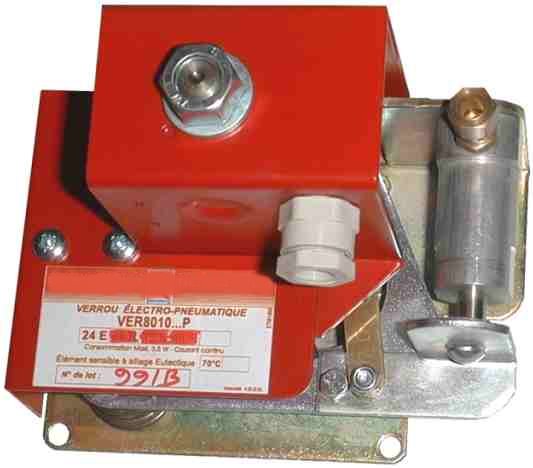

Verrou électro-pneumatique pour Lanterneau 24VCC VER801024EP

Verrou électro-pneumatique pour exutoire, lanterneau 24VCC à Emission avec élément sensible en alliage eutectique calibré à 91°C VER801024EP
Description du produit

VER801024EP – Verrou Electro-Pneumatique Solo 24VCC à Emission pour Lanterneau, Exutoire

Verrou électro-pneumatique destiné à l’asservissement de Chaleur ( D.E.N.F.C. ) tels que:
Exutoire de Désenfumage ou exutoire pour cage d’escalier devant répondre à la norme NF S 61-937.
Simple à mettre en oeuvre et à manipuler, il s’adapte facilement, grâce notamment à sa gâche réglable, sur tout modèle de lanterneau simple. Il fait l’objet d’un brevet S.G.D.G.
Ce type de verrou nécessite la refermeture manuelle de l’éxutoire.

Verrou électromagnétique comprenant :

- 1 platine de fixation.
- 1 capot de protection en acier peint couleur rouge.
- 1 déclencheur électromagnétique rotatif (D.E.R.) avec bobine 24 V ou 48 V, en mode émission ou rupture.
- 1 micro-vérin pneumatique.
- 1 élément sensible à alliage eutectique calibré à 91°C.
- 1 gâche réglable.
- 1 passe câble.
- 1 étiquette signalétique collée sur le capot.

FONCTIONNEMENT

Appareil avec un mécanisme de déverrouillage permettant l’ouverture à distance d’un D.A.S. soit :
- par la réception d'un ordre électrique de type impulsionnel à émission ou à rupture de courant, provenant d'un détecteur Autonome Déclencheur (D.A.D.) ou d'une centrale (C.M.S.I.),
- par la réception d’un ordre pneumatique CO2 depuis un dispositif de commande pneumatique(D.A.C., D.C.M. ,...).
- par la fusion de l'alliage eutectique de l'élément sensible.
Son réarmement n'est possible qu'après remise en service de la ligne de télécommande ayant déclenché le verrou.

SPECIFICATIONS TECHNIQUES

  • Matière : Acier, Laiton, Etain
  • Couleur : RAL 3000
  • Energie : Manuelle / 24 V ou 48 V, courant continu T.B.T.S / CO2.
  • Température : -20°C à +50°C
  • Course de déclenchement : de 15 mm minimum à 22 mm maximum

Entrée de Télécommande Electrique.

  • Facteur de marche : 100% à température ambiante de 20°C
  • Tension d'alimentation (Un) : 24 ou 48 Volt courant continu T.B.T.S.
  • Consommation sous tension d'alimentation (Un) : 3,0 W (24 ou 48 V cc émission), 1,0 W ( 24 ou 48 V cc rupture).

Entrée de Télécommande Pneumatique.

  • Micro-vérin pneumatique avec raccord à olive pour tube Ø 6mm.
  • Télécommande par mise sous pression.
  • Consommation = 0.01 Normo-litre à la pressoin atmosphérique (P.A.).
  • Pression : De service = 10 bar - D’utilisation MAXI. = 60 bar - D’épreuve = 90 bar
