VER8011 – Verrou Electromagnétique pour Exutoire, Lanterneau - Electromagnetic Bolt for SkylightVER8011 – Verrou Electromagnétique pour Exutoire, Lanterneau - Electromagnetic Bolt for Skylight
Print

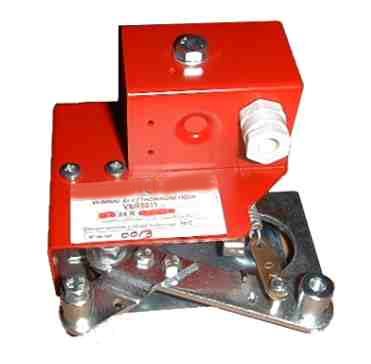

Electromagnetic Bolt Tandem for Skylight 24VDC VER801124E

Electromagnetic Bolt for Skylight Tandem 24VDC 'by Activing Power' with sensible item calibrated at 91°C VER801124E
Description

VER801124E – Electromagnetic Bolt Tandem for Skylight 24VDC activated by Activing Power

Verrou électromagnétique destiné à l’asservissement de Dispositif Evacuation Naturelle de Fumées et de Chaleur ( D.E.N.F.C. ) tels que:
Exutoire de Désenfumage ou exutoire pour cage d’escalier devant répondre à la norme NF S 61-937.
Simple à mettre en oeuvre et à manipuler, il s’adapte facilement, grâce notamment à sa gâche réglable, sur tout modèle de lanterneau double verrouillage. Il fait l’objet d’un brevet S.G.D.G.
Ce type de verrou nécessite la refermeture manuelle de l’éxutoire.
Le montage en tandem se fait avec un verrou VER7001.

Verrou électromagnétique comprenant :

- 1 platine de fixation.
- 1 capot de protection en acier peint couleur rouge.
- 1 déclencheur électromagnétique rotatif (D.E.R.) avec bobine 24 V ou 48 V, en mode émission ou rupture.
- 1 élément sensible à alliage eutectique calibré à 91°C.
- 1 gâche réglable.
- 1 patte de doublage.
- 1 passe câble.
- 1 étiquette signalétique collée sur le capot.

FONCTIONNEMENT

Appareil avec un mécanisme de dévérouillage, comportant un électro-aimant libérant l’énergie mécanique nécessaire au déclenchement de son pène et de celui du verrou de doublage, par l’intermédiaire de la barre de liaison fixé sur sa patte de doublage, et ce dès la réception d'un ordre électrique de type impulsionnel à émission ou à rupture de courant, provenant d'un étecteur utonome éclencheur ( ) ou d'une centrale ( ).
Le déclenchement peut être assuré d'autre part soit manuellement par le raccordement à un tirez-lâchez, soit
automatiquement par la fusion de l'alliage eutectique de l'élément sensible.
Son réarmement n'est possible qu'après remise en service de la ligne de télécommande, c'est à dire sous tension en mode rupture et hors tension en mode émission.

SPECIFICATIONS TECHNIQUES

  • Matière : Acier, Laiton, Etain
  • Couleur : RAL 3000
  • Energie : Manuelle / 24 V ou 48 V, courant continu T.B.T.S.
  • Température : -20°C à +50°C
  • Course de déclenchement : de 15 mm minimum à 22 mm maximum
  • Commande : Manuelle, par câble d’acier Ø 3 mm max ou électrique
  • Facteur de fonctionnement : 100% à température ambiante de 20°C
  • Tension d'alimentation (Un) : 24 ou 48 Volt courant continu T.B.T.S
  • Consommation sous tension d'alimentation (Un) : 3,0 W (24 ou 48 V cc émission), 1,0 W ( 24 ou 48 V cc rupture).
